第一章 产品安装调试说明
1、主板外围配置产品要求
1.1、电源:24V/10A
1.2、电机:24V 直流无刷电机
1.3、车辆检测器或者雷达地感

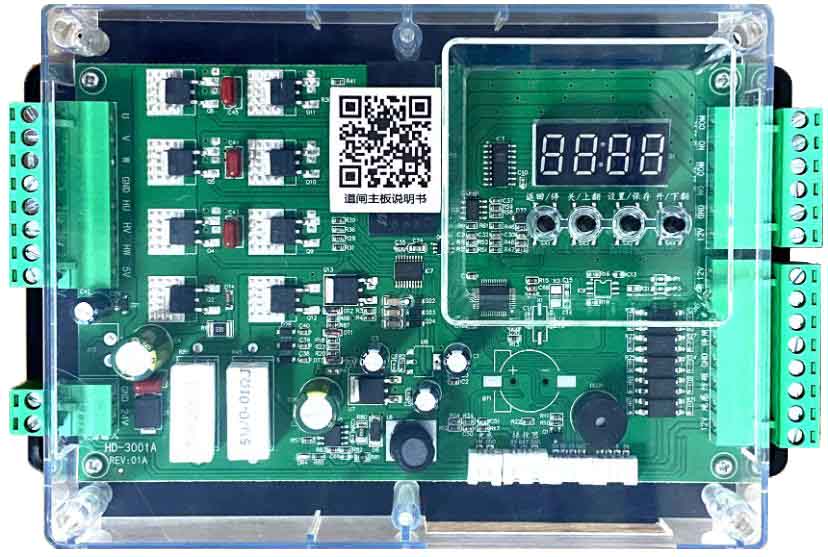

2、产品外观及尺寸图
3、主板接线图
注意:线材最好用BVR 线,不要用网线
4、道闸左右对开接线图

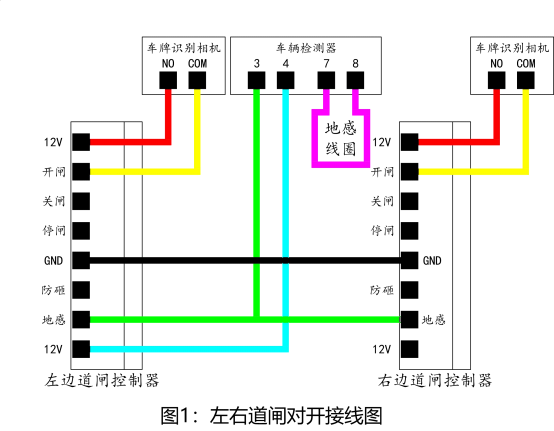

5、红绿灯共阴,共阳接法
6、道闸调试步骤
第一步:道闸杆和弹簧匹配:
将道闸杆停在 45 度左右检查杆子会不会慢慢落闸或开闸 (如果开闸了说明 弹簧拉力过大 (允许弹簧拉力稍微大一点杆子很缓慢开闸) ,如果落闸了 说明弹簧拉力不够) 。
第二步:道闸自检学习开关限位:
1、主板正常启动是“00:00”和“E-00”交替显示,长按主板“关/上翻”2 秒,道闸向 关闸方向运行,主板从左到右滚动显示“〇〇〇〇”,同时蜂鸣器有节奏的响,当 电机运行至关限位时,主板显示静态的“〇〇〇〇” , 同时蜂鸣器停止响声,此时 关自检完成。
2、关自检完成后,长按主板“开/下翻”2 秒,道闸向开闸方向运行,主板从左到右滚动 显示“〇〇〇〇”,同时蜂鸣器有节奏的响,当电机运行至开限位时,主板蜂鸣器长响 一声,此时开自检完成,闸机可正常运行。
第三步:调整道闸杆水平和垂直位置:
1、开到位后杆子超过 90 度 (将 P-9 参数往大调) ;杆子不到 90 度 (将 P-9 参数调小) 。
2、关到位杆子高于水平位置 (将 P-6 参数调小) ;杆子低于水平 位置 (将 P-6 调大) 。
注:1、栅栏杆和广告道闸水平位置判断是否到位 (杆子接触到
地面电机就马上停止不转动) ,如果到位后电机还在转动就需要
将 P-6 参数调大直到杆子到地面后电机不在转动为止。
2、调试参数后需要开关运行一下才能看出位置变化。
7、按键操作
主板有 4 个按键,分别是“开/下翻”、“返回/停”、“设置/保存”、“关/上翻”, 可以通过这 4 个 键对主板的各种参数进行设置。
快捷键操作:
1、在未插电机线的模式下,按一次“开/下翻”键,显示出软件版号;按一次“关/ 上翻”键,显示出软件日期。
2、在正常工作模式下,数码管显示时间页面下,短按一次“设置/保存”显示的是电 流值,短按第二次“设置/保存”显示的是霍尔的变化率,短按第三次“设置/保存” 显示的是主板内部电压值;短按第四次“设置/保存”显示的是电源电压值;
按键功能说明:
1、设置/保存键:进入设置状态和保存设置值。
2、开/下翻键:正常工作状态下按该按键可以开闸,进入设置状态后可以使用该按 键增加菜单项或向上调节设定值。在参数设置状态,短按每次加一。长按则一直连 续加到最大值后再从最小值开始往上加。
3、关/上翻键:正常工作状态下按该按键可以关闸,进入设置状态后可以使用该按 键减少菜单项或向下调节设定值。在参数设置状态,短按每次减一。 长按则一直连续减到最小值后再从最大值开始往下减。
4、返回/停键:正常工作状态下按该按键可以停闸,在设置状态可以退出设置状态 或者返回上一级菜单。
8:参数功能表
操作说明:
可以通过长按“设置/保存键”按键 3 秒进入参数设置状态,LED 将显示“P-X”。 通过按短或者长按“开/下翻”、“关/上翻”两个按钮选择菜单项,短按一次增加或者 减少一个项,长按则连续加减。再次按“设置/保存”键进入指定项的设置, “返回/ 停”键退出设置。当对指定参数设置完成以后,必须按“设置/保存”键确认才能生效。 按“返回/停”键设置的参数不会生效。45 秒内没有按键,控制板上的蜂鸣器将长鸣一 声,退出设置状态,返回正常的工作状态。
参数命令数值表
|
菜单 |
功能 |
简述 |
默认值 |
范围 |
|
P-1 |
开闸速度 |
数值越大,速度越快 |
60 |
20-90 |
|
P-2 |
关闸速度 |
数值越大,速度越快 |
50 |
20-90 |
|
P-3 |
关闸到位平稳度 |
数值越小越平稳,太小可能关不到位 |
15 |
4-50 |
|
P-4 |
防砸车灵敏度 |
越小越灵敏,太小可能会自动抬起 |
20 |
5-255 |
|
P-5 |
马达力度 |
此参数与 P-22 配合使用,反转启动力度 |
30 |
10-250 |
|
P-6 |
水平调节角度 |
数值越小,闸杆角度越小 |
20 |
2-255 |
|
P-7 |
老化测试模式 |
0:手动,1-5:正常老化,6 为半行程运行 |
0 |
0-6 |
|
P-8 |
地感计数 |
0:不带计数,1:带计数,4:车队模式 |
0 |
0,1,4 |
|
P-9 |
垂直调节角度 |
数值越小,开启角度越小 |
20 |
2-255 |
|
P-L |
开闸减速角度 |
以水平为基准计算,此数值角度开始减速 |
65 |
20-85 |
|
P-b |
关闸减速角度 |
以水平为基准计算,此数值角度开始减速 |
30 |
10-80 |
|
P-c |
防砸车力度 |
数值越大,防砸车力度越大。 数值大于 100,则防砸功能取消 |
65 |
5-101 |
|
P-d |
左右换向 |
若机芯与控制板的按键的动作相同时, 则不改变此参数。否则改变此参数 |
1 |
1-2 |
|
P-E |
关闸自检速度 |
数值越大,速度越快。仅用于通电自检关闸 |
20 |
2-90 |
|
P-F |
遥控学习与清除 |
000 表示等待遥控学习 253 表示清除已学习过的遥控器 |
0 |
000-253 |
|
P-H |
第 2 段开闸减速 |
参数设置在第一段减速之内 |
0 |
0-30 |
|
P-P |
断电起闸电压点 |
当断电后,检测到电压低于此值,就起闸 (需增加电池或超级电容板)。单位,0.1V |
225 |
100-250 |
|
P-18 |
到位继电器输出模式 |
0:红绿灯模式 1:到位状态模式 3:光感模式 5:到位继电器输出 2 秒 |
0 |
0-5 |
|
P-19 |
过车延时落杆时间 |
单位是秒。 |
0 |
0-255 |
|
P-20 |
开闸保持时间 |
单位是秒。0 为不自动关闸 (此参数一般不建议使用) |
0 |
0-255 |
|
P-21 |
通讯地址 |
485 通信时的地址 |
1 |
1-255 |
|
P-22 |
运行反向缓冲设置 |
反转缓冲的行程,数值越大缓冲行程越小, 数值越小缓冲行程越大 |
50 |
1-90 |
|
P-23 |
光敏阀值 |
无 |
75 |
10-100 |
|
P-24 |
开闸自检速度 |
数值越大,速度越快。仅用于通电自检开闸 |
20 |
2-90 |
|
P-25 |
开闸到位平稳度 |
数值越小越平稳,太小可能关不到位 |
15 |
4-50 |
|
P-26 |
防砸功能 |
0:关闭,1:开启 |
1 |
0-1 |
|
P-27 |
过流保护 |
单位是 0.1A |
80 |
20-100 |
|
P-28 |
锁杆力度 |
数值越大,锁杆时的力越大。建议从适当值 开始微调。此值偏小,可能锁不住。 此值过大,对机芯和主板不利 |
80 |
45-160 |
|
P-29 |
锁杆归位启动速度 |
数值越大,速度就越快。建议速度不能太快 |
70 |
10-255 |
|
P-30 |
断电起闸检测延时 |
检测延时值,0 表示断电起闸功能无效 |
0 |
0-200 |
|
P-31 |
断电起闸恢复点 |
断电起闸动作后, 电池或超级电容板还有电, 此时市电来电的比较点.单位 0.1V |
235 |
200-250 |
|
P-32 |
地感快速落杆 |
开启后,地感失效后,不等闸开到位, 而是立即落闸;0:关闭,1:开启 |
0 |
0-1 |
|
P-33 |
第二开闸信号开关 |
P26=0 时,对应的端口可作为 第二开闸信号开关;0:关闭,1:开启 |
0 |
0-1 |
|
P-34 |
电机高电压比较点 |
单位是 0.1V。无弹簧时,杆自重较重时, 落闸可能产生高压;弹簧拉力过大时, 抬闸也可能产生高压。 可以适当调节此值,能更好的运行 |
310 |
250-450 |
|
P-35 |
关到位后离开偏差 |
在关到位后,又离开了较大的位置。 此值是体现偏离的程度。 数值越大,偏离较大才动作 |
10 |
10-250 |
|
P-36 |
恢复出厂设置 |
1:仅清参数表,2:清参数表和遥控器, 3:数据备份,4:恢复备份, 5:仅清遥控器,6:重新自检 |
0 |
0-6 |
|
P-37 |
第 2 段关闸减速行程 |
参数设置在第一段减速之内 |
0 |
0-30 |
|
常规报错数码管状态:显示“E-00”表示未找零;显示“E-01”表示电机霍尔值出错; 显示“E-02”表示电流过流;显示“E-03”表示电源电压欠压; 显示“E-04”表示电源电压过压;显示“E-05”表示电机三相短路; |
||||
所有涉及到角度的地方,关闸位置为0 度
当电源电压过大 ( ﹥28V) 或过小(﹤ 18V),主板将会自动保护并发出警报,主
板保护时电机,灯箱,地感等设备都不会工作
9、遥控器功能
9.1、遥控器配对:长按主板“设置/保存”三秒,找到 P-F 项,再按一下“设置/保存” 会显示“000” ,此时按遥控器的任意键,此时主板长响一声后显示变为 P-F,表示遥控器 匹配成功。
9.2、清除遥控器:长按主板“设置/保存”三秒,找到 P-F 项,再按一下“设置/保存” 会显示“000” ,将数值调到 253,再按一下“设置/保存” ,此时主板长响一声后显示变为 P-F,则会清除所有遥控器。
9.3、车队模式:长按主板“设置/保存”三秒,找到 P-8 项,再按一下“设置/保存” 会显示“0”将数值调到 4,再按一下“设置/保存” ,然后退出菜单;道闸开到位后长按遥 控器停止键 2 秒以上,车队模式开启;关闭车队模式时只需要按遥控器的关闸键即可。
10、参数转移步骤
第一步:调试好一块模板
第二步:将模板与新的主板对接
第三步:上电新主板
第四步:长按模板“下翻”键,查看新主板显示“S--S”则参数转移成功。
1 、 自检不成功,道闸运行不正常
解决方法:检查 P-d 电机左右转模式是否与当前电机是否匹配(可通过更改参数后重新上电主 板重新自检,道闸自检是否正常请参照“第一章,第 6 小节,第二步)
2 、道闸杆垂直或水平位置不到位
解决方法:通过调节主板菜单 P-9 或 P-6 参数(菜单功能请参照参数表)
3 、如何正确判断道闸是否真正开关到位
解决方法:a 、将主板 P- 18 参数设置为 1 ,若开到位或关到位继电器都会动作一次,则表示 已经开/关到位
b 、注意观察道闸杆在开/关到位时电机是否停止不动,则表示已到位,如果道闸杆已到位电机还 在运行,则需更改 P-6 或 P-9 参数
c、在开关闸的过程中,数码管会有动态的“1”显示,如果数码管显示回到了时间界面,表示也 已经到位
4 、遇阻反弹功能失效
解决方法:a 、检查 P-c 参数是否将遇阻反弹开启(主板参数大于 100,遇阻反弹功能失效)
5 、闸机正常运行过程中突然向反方向运行
解决方法:将 P-c 遇阻反弹功能参数数值调大
6 、闸机在落闸快到位的时候又启闸了
解决方法:将 P-3 关闸到位平稳度数值调大
7、错误代码及解决方法
|
警示代码 |
说明 |
解决办法 |
|
E-00 |
未自检或自检失败 |
重新自检;检测电机线是否正确。 |
|
E-01 |
霍尔出错 |
检查电机线顺序是否正确;检查电机 霍尔是否损坏; 检查电机线接触是否可靠。 |
|
E-02 |
过流 |
P27 设置是否偏小;弹簧力度过大。 |
|
E-03 |
欠压 |
检查电源的输出电压是否正常 |
|
E-04 |
过压 |
检查电源的输出电压是否正常 |
|
E-05 |
电机三相短路 (任何输入输出无效) |
检查电源的输出电压是否过低 |
